Geomembrana texturizzata in HDPE personalizzabile per applicazioni industriali e minerarie

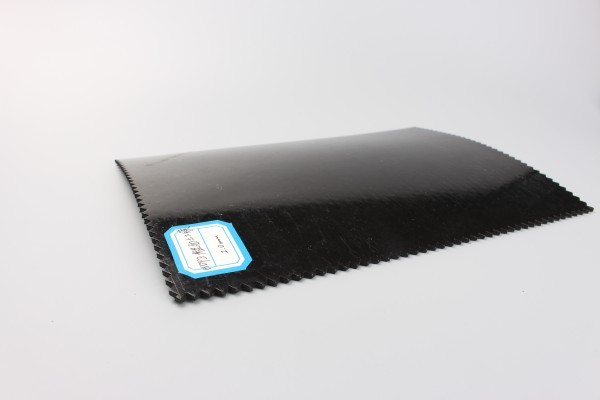

Introduzione del prodotto
La geomembrana a punto di colonna è un tipo di materiale impermeabile realizzato con polimero ad alta molecola come materia prima di base.Questo materiale ha un'ampia gamma di applicazioni nell'ingegneria edile, tunnel autostradali, metropolitane, gallerie ferroviarie, progetti di ingegneria industriale e mineraria e municipali sotterranei.
Proprietà del prodotto
Le caratteristiche della geomembrana a punto pilastro si trovano nella sua struttura superficiale a punto pilastro, che è formata da uno speciale rullo di pressatura dello stampo, uniformemente distribuito,sia bello che capace di aumentare il coefficiente di attritoI lati anteriore e posteriore della membrana possono essere fusi a caldo in uno con diversi materiali e colori,che consente di regolare i lati anteriore e posteriore del prodotto in base alle condizioni geologiche e ai requisiti di ingegneria nelle applicazioni ingegneristicheQuesto processo di produzione non solo mantiene le proprietà meccaniche del materiale stesso, nonché una buona allungatura e stabilità delle proprietà chimiche, ma migliora anche la resistenza alla trazione del prodotto.resistenza all'usuraInoltre, la geomembrana a punto pilastro ha un'elevata resistenza agli acidi e alle acque alcaline, microbiche,e erosione chimica.
Applicazione del prodotto
La geomembrana a colonna non ha solo la funzione di impermeabilità e di prevenzione dell'inquinamento nella posa in ingegneria, ma ha anche la funzione di anti-slip,che è particolarmente adatto per l'applicazione di superfici di pendenza di ingegneria, ed è conveniente per il rafforzamento del grado di adesione nella posa secondaria del tessuto geotecnico, con il vantaggio di una costruzione conveniente.È un materiale ideale per progetti di impermeabilità e prevenzione dell'inquinamento nelle discaricheInoltre, la geomembrana a punto di colonna è anche ampiamente utilizzata nella prevenzione delle infiltrazioni del bacino del serbatoio e nella prevenzione delle infiltrazioni di bloccaggio e perdite della diga, prevenzione delle infiltrazioni dei canali,prevenzione delle perdite di acqua nei tunnel di deviazione, protezione delle pendici e altri campi.
In sintesi, la geomembrana a colonna è un materiale impermeabile versatile, il cui design unico e le sue prestazioni superiori la rendono un elemento importante in vari campi ingegneristici.
Serie di geomembrane
Geomembrana in HDPE strutturata per discarica (GB/T 17643-2011 ((GH-2T1,GH-2T2))
| Numero di serie |
Progetto |
Indice |
| Spessore(mm) |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
| 1 |
Densità (g/c)m2,≥) |
≥ 0.940 |
| 2 |
Altezza di tessitura (mm) |
≥ 0.25 |
| 3 |
Forza di resa (N/mm,LD/TD) |
≥ 11 |
≥ 15 |
≥ 18 |
≥ 22 |
≥ 29 |
≥ 37 |
≥ 44 |
| 4 |
Resistenza alla rottura (N/mm,LD/TD) |
≥ 8 |
≥ 10 |
≥ 13 |
≥ 16 |
≥ 21 |
≥ 26 |
≥ 32 |
| 5 |
Tasso di allungamento dell'annata (in%) |
≥ 12 |
| 6 |
Tasso di allungamento della rottura (%) |
≥ 100 |
| 7 |
Resistenza alla rottura rettangolare (N) |
≥ 93 |
≥ 125 |
≥ 160 |
≥ 190 |
≥ 250 |
≥ 315 |
≥ 375 |
| 8 |
Forza di foratura (N) |
≥ 200 |
≥ 270 |
≥ 335 |
≥ 400 |
≥ 535 |
≥ 670 |
≥ 800 |
| 9 |
Fissurazione della tensione a carico di trazione (metodo di trazione a carico costante di notch) h |
≥ 300 |
| 10 |
Contenuto di nero di carbonio (Rang) (%) |
2.0~3.0 |
| 11 |
Dispersione del nero di carbonio |
Non ci sono più di un grado 3 su 10 dati e non sono ammessi i gradi 4 e 5 |
| 12 |
Tempo di induzione ossidativa (OIT) |
OIT standard (min)≥100 |
| OIT ad alta pressione (min) ≥400 |
| 13 |
85°Cinvecchiamento termico (Ritenzione OIT a pressione atmosferica dopo 90 giorni) |
≥ 55 |
| 14 |
Irradiazione ultravioletta dopo 1600 ore, Ritenzione dell'OIT ((%) |
≥ 50 |
|
(CJ-T234-2006)
| Specificità |
1.00 mm |
1.25 mm |
1.50 mm |
2.00 mm |
2.50 mm |
3.00 mm |
Commento |
| Articolo |
| Spessore (mm) |
1.00 mm |
1.25 mm |
1.50 mm |
2.00 mm |
2.50 mm |
3.00 mm |
|
| Altezza di tessitura (mm) |
0.25 |
|
| Densità (g/cm2,≥) |
0.94 |
|
| Proprietà di trazione |
| Forza di resa (N/mm,LD/TD) |
15 |
18 |
22 |
29 |
37 |
44 |
|
| Resistenza alla rottura (N/mm,LD/TD) |
10 |
13 |
16 |
21 |
26 |
32 |
|
| Tasso di allungamento dell'annata (in%) |
12 |
|
| Tasso di allungamento della rottura (%) |
100 |
|
| Resistenza alla rottura rettangolare (N) |
125 |
156 |
187 |
249 |
311 |
374 |
|
| Forza di foratura (N) |
267 |
333 |
400 |
534 |
667 |
800 |
|
Resistenza alle crepe da stress ambientale (h)
(Metodo a costante di trazione a singolo punto di incisione) |
300 |
|
| Nero di carbonio |
| Contenuto di nero di carbonio (Rang) (%) |
2.0~3.0 |
|
| Dispersione del nero di carbonio |
Nove aree di osservazione su dieci dovrebbero essere di grado 1 o grado 2, non più di 1 di grado 3 |
|
| Tempo di induzione ossidativa (OIT) |
| OIT standard (min) |
100 |
|
| OIT ad alta pressione (min) |
400 |
|
| 85°C invecchiamento in forno (media minima) |
| 90 giorni dopo la cottura, la ritenzione standard dell'OIT ((%) |
55 |
|
| 90 giorni dopo la cottura, la ritenzione OIT ad alta pressione ((%) |
80 |
|
| La forza anti-UV |
| Irradiazione ultravioletta dopo le ore 1600, ritenzione OIT standard ((%) |
50 |
|
| Irradiazione ultravioletta dopo le ore 1600, ritenzione dell'OIT ad alta pressione ((%) |
50 |
|
| -70°C L'impatto delle prestazioni di fragilità a basse temperature |
Passaggio |
|
| Coefficiente di penetrazione del vapore acqueo g.cm (cm2.s.Pa) |
≤1,0X10-13 |
|
| Stabilità dimensionale |
±2 |
|
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
